În calitate de furnizor de macarale portal, întâlnesc adesea clienți care nu sunt siguri despre cum să citească diagrama de încărcare a unei macarale portal. Înțelegerea diagramei de sarcină este crucială pentru funcționarea sigură și eficientă a acestor mașini puternice. În această postare pe blog, vă voi ghida prin procesul de citire a unei diagrame de încărcare a unei macarale cu portal, oferindu-vă cunoștințele de care aveți nevoie pentru a lua decizii informate.
Ce este o diagramă de încărcare a macaralei cu portal?
O diagramă de încărcare a macaralei tip portal este un document care oferă informații detaliate despre capacitățile de ridicare ale macaralei în diferite condiții. Include date precum capacitatea maximă de încărcare, raza (distanța de la centrul macaralei la sarcină), lungimea brațului și unghiul brațului. Aceste informații sunt esențiale pentru operatori pentru a se asigura că macaraua nu este supraîncărcată, ceea ce poate duce la accidente și deteriorarea echipamentului.
Componentele cheie ale unei diagrame de încărcare a unei macarale tip pod
1. Capacitatea de încărcare
Capacitatea de încărcare este greutatea maximă pe care macaraua o poate ridica în siguranță la o anumită rază și lungime a brațului. De obicei se măsoară în tone sau kilograme. Capacitatea de încărcare scade pe măsură ce raza crește, deoarece brațul macaralei trebuie să susțină sarcina pe o distanță mai mare. De exemplu, o macara portal poate avea o capacitate de încărcare de 20 de tone la o rază de 5 metri, dar doar 10 tone la o rază de 10 metri.
2. Raza
Raza este distanța orizontală de la centrul de rotație a macaralei până la centrul sarcinii. Este un factor important în determinarea capacității de ridicare a macaralei, deoarece cu cât sarcina este mai departe de macara, cu atât este mai mare presiune asupra brațului. Diagrama de sarcină va lista de obicei capacitatea de încărcare pentru diferite raze, permițând operatorilor să aleagă setarea adecvată pentru sarcina lor de ridicare.
3. Lungimea brațului
Lungimea brațului se referă la lungimea brațului macaralei, care este brațul care se extinde de la corpul macaralei la sarcină. Un braț mai lung permite macaralei să atingă înălțimi și distanțe mai mari, dar reduce și capacitatea de încărcare. Diagrama de sarcină va arăta modul în care capacitatea de încărcare se modifică la diferite lungimi de braț, ajutând operatorii să aleagă configurația potrivită a brațului pentru munca lor.
4. Unghiul brațului
Unghiul brațului este unghiul dintre braț și planul orizontal. Afectează capacitatea de ridicare și stabilitatea macaralei. Un unghi mai abrupt al brațului permite, în general, o capacitate de încărcare mai mare, deoarece brațul este mai capabil să susțină sarcina. Diagrama de sarcină va oferi informații despre capacitatea de încărcare la diferite unghiuri ale brațului, permițând operatorilor să ajusteze unghiul brațului în funcție de cerințele de ridicare.
Cum să citiți o diagramă de încărcare a unei macarale cu pod
Pasul 1: Identificați modelul macaralei
Primul pas în citirea unei diagrame de sarcină a macaralei este identificarea modelului specific al macaralei. Fiecare model de macara are propria sa diagramă de sarcină unică, deoarece capacitățile de ridicare pot varia în funcție de design, dimensiune și specificații ale macaralei. Asigurați-vă că aveți diagrama de încărcare corectă pentru modelul dvs. de macara.
Pasul 2: Determinați raza
Apoi, trebuie să determinați raza la care veți ridica sarcina. Măsurați distanța orizontală de la centrul de rotație a macaralei la centrul încărcăturii. Odată ce aveți raza, găsiți valoarea corespunzătoare pe diagrama de încărcare.
Pasul 3: Selectați lungimea brațului
Dacă macaraua dvs. tip portal are un braț reglabil, trebuie să selectați lungimea brațului potrivită pentru sarcina dvs. de ridicare. Luați în considerare înălțimea și distanța pe care trebuie să le atingeți, precum și cerințele privind capacitatea de încărcare. Găsiți lungimea brațului pe diagrama de sarcină și notați valorile corespunzătoare ale capacității de încărcare.
Pasul 4: Verificați unghiul brațului
Determinați unghiul necesar brațului pe baza cerințelor de ridicare. Consultați tabelul de sarcină pentru a afla capacitatea de încărcare la unghiul brațului selectat. Asigurați-vă că sarcina pe care intenționați să o ridicați se încadrează în capacitatea de încărcare permisă pentru acel unghi al brațului.
Pasul 5: Luați în considerare alți factori
Pe lângă raza, lungimea brațului și unghiul brațului, există și alți factori care pot afecta capacitatea de ridicare a macaralei, cum ar fi tipul de sarcină (de exemplu, concentrată sau distribuită), viteza vântului și condițiile solului. Asigurați-vă că luați în considerare acești factori atunci când utilizați diagrama de încărcare.
Exemplu de citire a unei diagrame de încărcare
Să presupunem că aveți o macara portal și trebuie să ridicați o sarcină pe o rază de 8 metri. Aveți opțiunea de a utiliza o lungime a brațului de 15 metri sau 20 de metri.
Mai întâi, găsiți rândul de pe diagrama de încărcare care corespunde unei raze de 8 metri. Apoi, uitați-vă la coloane pentru cele două lungimi de braț (15 metri și 20 de metri). S-ar putea să descoperi că la o lungime a brațului de 15 metri, capacitatea de încărcare este de 15 tone, în timp ce la o lungime a brațului de 20 de metri, capacitatea de încărcare este de doar 12 tone. Dacă sarcina dumneavoastră cântărește 13 tone, va trebui să alegeți lungimea brațului de 15 metri pentru a asigura o ridicare în siguranță.
Importanța citirii corecte a diagramei de încărcare
Citirea corectă a diagramei de sarcină a macaralei este de cea mai mare importanță din mai multe motive:
Siguranţă
Supraîncărcarea unei macarale tip portal poate duce la accidente grave, inclusiv prăbușirea macaralei, care poate cauza rănirea sau chiar moartea operatorilor și a trecătorilor. Urmând tabelul de sarcină, vă puteți asigura că macaraua este operată în limitele sale de siguranță, reducând riscul de accidente.
Protecția echipamentelor
Operarea unei macarale peste capacitatea sa de încărcare poate cauza deteriorarea componentelor macaralei, cum ar fi brațul, cablurile și palanul. Acest lucru poate duce la reparații costisitoare și timpi de nefuncționare. Folosind corect graficul de sarcină, vă puteți proteja investiția în macara și puteți prelungi durata de viață a acesteia.
Eficienţă
Înțelegerea diagramei de sarcină vă permite să selectați cea mai potrivită configurație a macaralei pentru sarcina dvs. de ridicare. Acest lucru vă poate ajuta să finalizați lucrarea mai eficient, economisind timp și resurse.
Ofertele noastre de macara portal

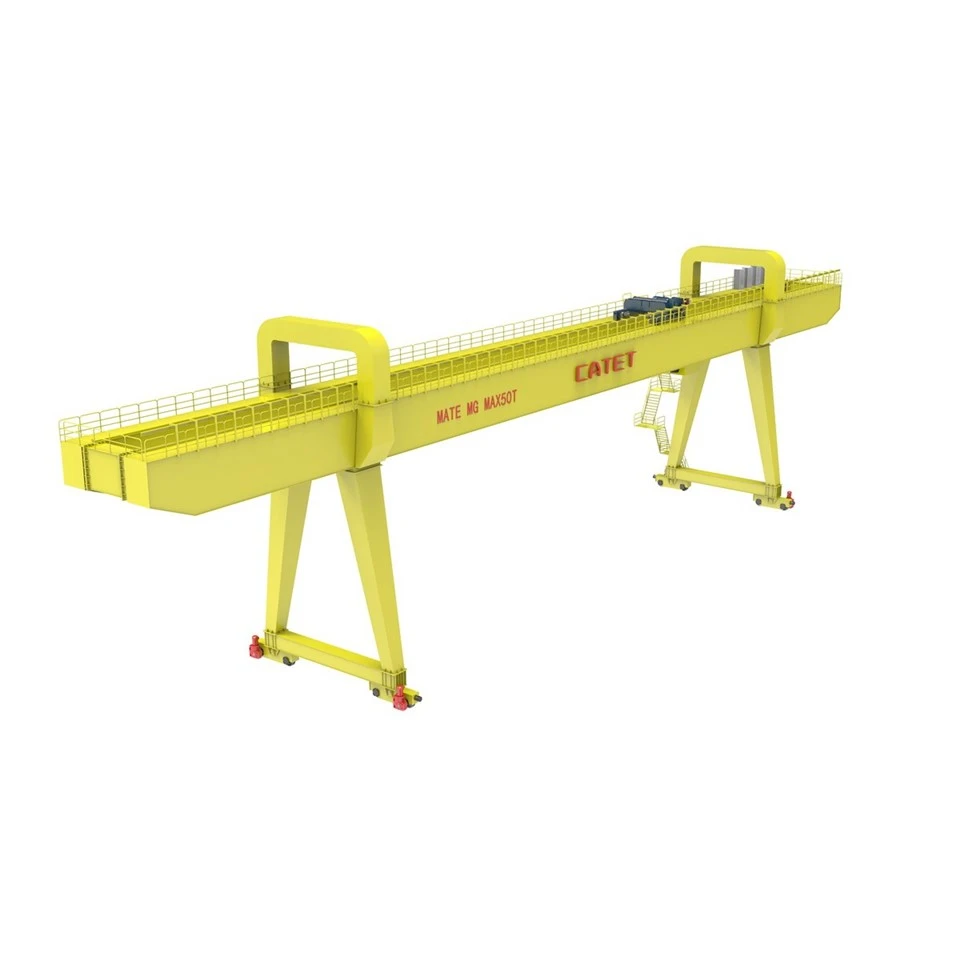

La compania noastră, oferim o gamă largă de macarale tip portal pentru a satisface diferitele nevoi ale clienților. NoastreMacara portal cu două grinzi standard europeaneste proiectat cu materiale de înaltă calitate și tehnologie avansată, oferind performanță și fiabilitate excelente. Vine cu o diagramă detaliată a sarcinii pentru a asigura o funcționare sigură și eficientă.
Avem și noiMacara portal cu două grinzimodele care sunt potrivite pentru aplicații de ridicare grele. Aceste macarale oferă capacități mari de încărcare și pot fi personalizate în funcție de cerințele dumneavoastră specifice.
Pentru aplicațiile în care spațiul este limitat, sistemul nostruMacara semiportic cu grinda dublaeste o alegere grozavă. Oferă o soluție rentabilă, menținând în același timp performanțe ridicate de ridicare.
